GDESIGN Mechanical
Immer mehr Unternehmen arbeiten daran, ihre bisherige 2D-Konstruktion auf ein 3D-System umzustellen. Zeitgemäße CAD-Lösungen vereinigen 2D-CAD und 3D-Modelling. GDESIGN Mechanical wurde für Anwender konzipiert, die neben einer leistungsfähigen 2D-Lösung alternativ auch eine zeitgemäße 3D-Technologie bevorzugen. Unsere Software unterstützt Sie in den Bereichen
Maschinenbau, Apparatebau und Stahlbauprofile
Effiziente Modellierprozesse

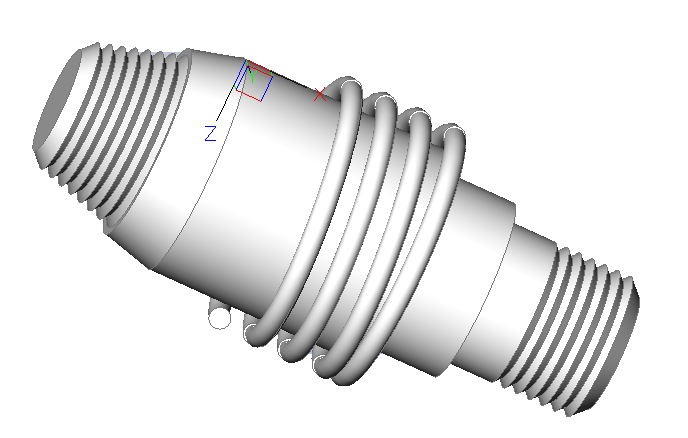

GDESIGN Mechanical generiert 3D Außengewinde, Innengewinde und konisches Gewinde. Die Erstellung von Druck- und Zugfedergeometrien sind ebenso möglich. Für effiziente Modellierprozesse benötigen Sie weitere Hilfen. GDESIGN Mechanical ermöglicht Ihnen die einfache Erstellung von räumlichen Geometrien. Dadurch sind Sie in der Lage, komplexe Profilzüge mit beliebigen Querschnitt zu erstellen. Bearbeiten Sie einfach Wellen und Achsen. Unsere Ebenentechnologie ermöglicht auch tangentiale Ebenenkennungen und somit die Bearbeitung von Rundkörpern.
Blechwerkzeuge

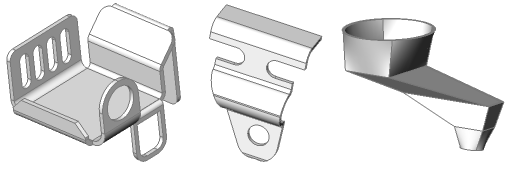

Wenn Sie nur gelegentlich eine einfache Blechkonstruktionen erstellen wollen, bietet Ihnen GDESIGN Mechanical durch Blechwerkzeuge die Möglichkeit dazu. Für spezielle, schwer zu modellierende Biegeteile, steht Ihnen unsere Ableitfunktion aus 2 oder 3 Zeichnungsansichten zur Verfügung. Unsere Software ermöglicht Ihnen ebenfalls die Erzeugung von Blechtrichtern aus individuellen Querschnitten.
Berechnungen
GDESIGN Mechanical ermöglicht Ihnen auch die Überprüfung von Standard-Stahlbau-Profilen zur Bauteilauslegung. Ebenso sind Wellenberechnungen mit einer Lagerauslegung realisierbar.
3D Formen erzeugen
GDESIGN Mechanical ermöglicht Ihnen die Erstellung von Guss-Rohformen. Oder Zentrierformen, um z.B. komplizierte Werkstücke auf Ihrer Werkzeugmaschine zu fixieren.
2D Zeichnungsansichten erzeugen

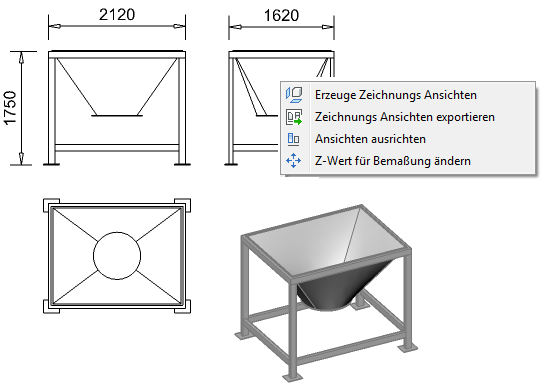

Erzeugte 3D Modelle müssen für die Fertigung als 2D Zeichnungsansichten abgeleitet werden. Leistungsfähige CAD-Programme wie BricsCAD erfüllen diese Aufgabe. Wir helfen Ihnen dabei durch | Ansichten ausrichten. Um die erstellten 2D Ansichten bemaßen zu können, verfügt unsere Software über die Funktionen Beschriftungsmodus und Z-Wert für Bemaßung ändern. Alternativ zum Papierbereich ermöglichen wir Ihnen somit auch im Modelbereich die Möglichkeit Zeichnungen für die Fertigung zu erstellen, zum besseren Verständnis, optional mit der erzeugten 3D Konstruktion.
3D Maschinenbau
• Schrauben und Schraubenverbindungen
• Muttern, Scheiben, Bolzen, Gewindestifte und Stifte
• Zahnradkonturen und Wellenoptimierung mit Lagerberechnung
• Wälzlager, Sicherungsringe und Paßfedern
• Zug-/Druckfedergeometrien und Gewinde schneiden
• Konstruktionshilfen, Zentrierformen und Gußformen
• Apparatesymbole
• Materialauszug
• Statische und dynamische Kollisionsprüfungen
• Simulation
• Räumliche Geometrien erzeugen
• Direkt ableiten von 3D Modellen aus 2D Zeichnungsansichten
• Produktpräsentationen
Kollisionsüberprüfungen
Eine Kollisionskontrolle sorgt bereits im Konstruktionsprozess dafür, dass keine aufwendigen Neukonstruktionen notwendig sind. Um Teilekollisionen zu erkennen steht Ihnen mit GDESIGN Mechanical eine statische und auch kinematische Kollisionsprüfung zur Verfügung. Mit der integrierten kinematischen Kollisionsprüfung hat der Konstrukteur jederzeit die Kontrolle über alle ausgeführten Bewegungen. Kollisionsüberprüfungen können punktuell ausgeführt werden um Kollisionen bewegungsbezogen zu erkennen. Die intelligente Art Bewegungssimulation zu nutzen.
Zahnradkonturen

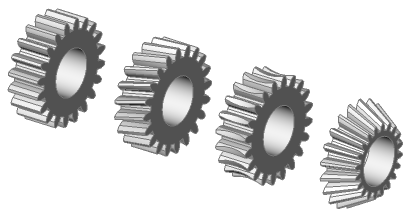

Erzeugen Sie mit GDESIGN Mechanical Zahnradkonturen. Diese Konturen dienen als Grundlage zur Erzeugung unterschiedlicher Zanhnradgrößen und ebenfalls Zahnradtypen. Um unterschiedliche Zahnradtypen zu erstellen verwenden Sie die integrierte Funktion Objekte in X,Y,Z Richtung verschieben und den BricsCAD Befehl Anheben.
Schraubenverbindungen

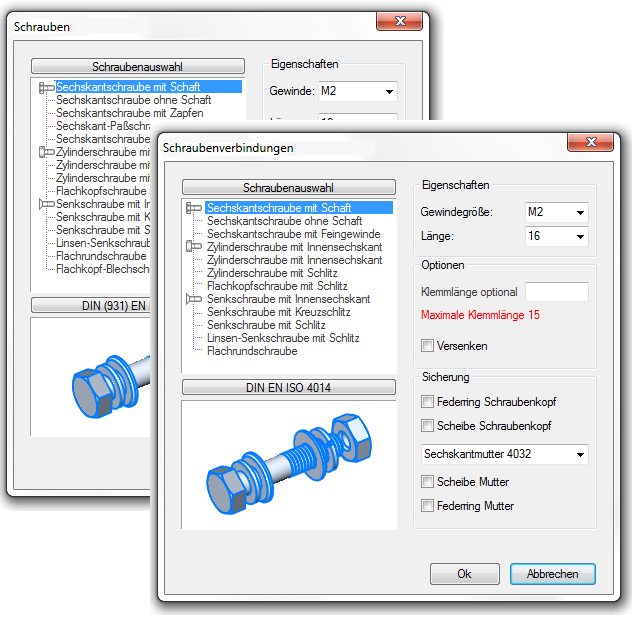

GDESIGN Mechanical erzeugt Schrauben, optional mit Schraubensicherungen. Bei der Generierung von Senkschrauben wird automatisch eine Senkung an einer vorhandenen Bohrung erzeugt. Sechskantschrauben oder Zylinderschrauben können ebenfalls mit einer entsprechenden Senkbohrung generiert werden. Es bleibt Ihnen überlassen ob Sie eine vereinfachte Darstellung der Schraube wählen oder ein Schraubengewinde generieren lassen.
Bei uns incl. Finite Elemente Analyse z88 (Berechnungen) und 3D CNC Estlcam, ohne Aufpreis!
3D Apparatebau

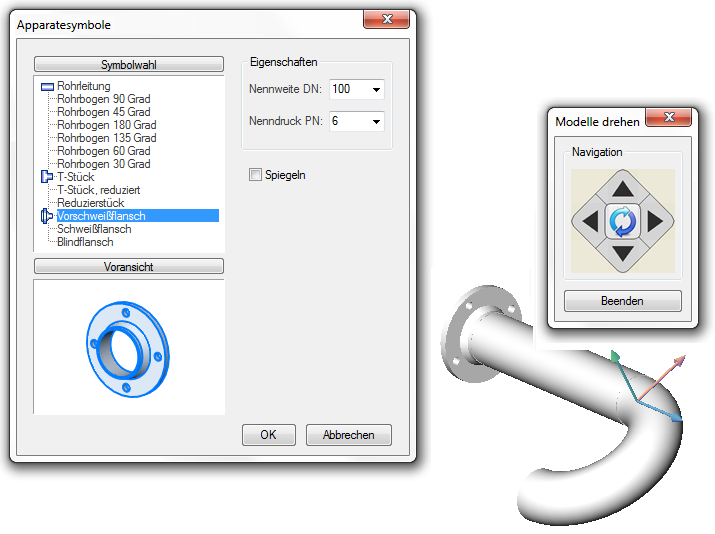

3D Apparatesymbole orientieren sich an dem von Ihnen ausgerichteten BKS. Sie bestimmen nur die Ausrichtung des Symbols. Apparatesymbole wie Bogen oder T-Stücke können in einem Arbeitsschritt positioniert und räumlich ausgerichtet werden.
3D Stahlbau
• Träger, Träger angeschnitten und ausgeklinkt
• Typisierte Anschlußplatten
• Standard Statik Lastfälle
• Schrauben, Schraubenverbindungen, Muttern und Scheiben
• U Stahl, Winkelstahl und Hohlprofile
• Materialauszug
Träger können optional mit Stirnplatten versehen oder als Trägerrahmen generiert werden. Träger können nicht nur mit Stirnplatten versehen werden. GDESIGN Mechanical stellt dem Anwender auch ausgeklinkte Träger, angeschnittene Träger oder typisierte Anschlußplatten zur Verfügung. Und ebenfalls Schraubenverbindungen, um die Konstruktion zu vervollständigen. Sie sind nicht sicher ob Ihre Stahlbaukonstruktion ausreichend ausgelegt ist ? Kein Problem, nutzen Sie unsere Standard Statik Lastfälle.
Eine Kernfunktion von GDESIGN Mechanical
Aus bestehenden Zeichnungen automatisiert zum 3D-Modell. Keine Neukonstruktion. Der größte Anteil der Investitionen, die eine Umstellung auf ein 3D-System mit sich bringt, entsteht durch die Neukonstruktion bereits vorhandener Komponenten. GDESIGN Mechanical kann aus bestehenden 2D-Zeichnungen automatisiert ein 3D-Modell erzeugen und reduziert die Kosten damit signifikant.
Umstellung auf 3D verursacht Kosten
In vielen Unternehmen ist in der Vergangenheit zunächst ein 2D-CAD-System zum Einsatz gekommen, mit dem die üblichen Konstruktionsarbeiten abgewickelt wurden. Oft ist dabei im Laufe vieler Jahre eine große Sammlung fertiger Konstruktionen mit entsprechenden 2D-Zeichnungsansichten zusammengekommen, die für neue Projekte immer wieder verwendet werden kann. Was passiert mit einer solchen Sammlung fertig konstruierter Komponenten? Die ist eine der Fragen, die sich die Verantwortlichen von Unternehmen stellen, bei denen eine Umstellung auf 3D geplant ist. Statt einer kompletten Umstellung auf 3D kann natürlich auch weiterhin in 2D konstruiert werden und die 3D-Modellierung nur punktuell eingesetzt werden. Die Neukonstruktion aller Komponenten in Form von 3D-Modellen würde einen sehr großen Aufwand bedeuten, der die Investitionskosten in das 3D-System bei weitem übersteigen kann. Diese Problematik ist einer der Gründe, die Unternehmen häufig vor der konsequenten Umstellung auf ein 3D-System zurückschrecken lässt. Ideal wäre es, wenn die bisher konstruierten Komponenten einfach in das neue System übernommen werden könnten.
GDESIGN Mechanical: Aus bestehenden 2D-Zeichnungen automatisiert zum 3D-Modell.
3D-Modell durch direkte Ableitung
GDESIGN Mechanical kann genau diese Aufgabe übernehmen. Eine der Kernfunktionen von GDESIGN Mechanical ist die direkte Ableitung. Mit dieser Funktion lassen sich aus klassischen 2D-Zeichnungsansichten schnell und einfach 3D-Modelle erstellen. Diese Technologie kann sowöhl für einfache Modelle als auch für komplexe Baugruppen eingesetzt werden. Für den Konstrukteur erspart diese Funktion enorm viel Zeit beim Umstieg auf 3D.
 2D to 3D Technologie.pdf
Technische Dokumentationen und Produktpräsentationen

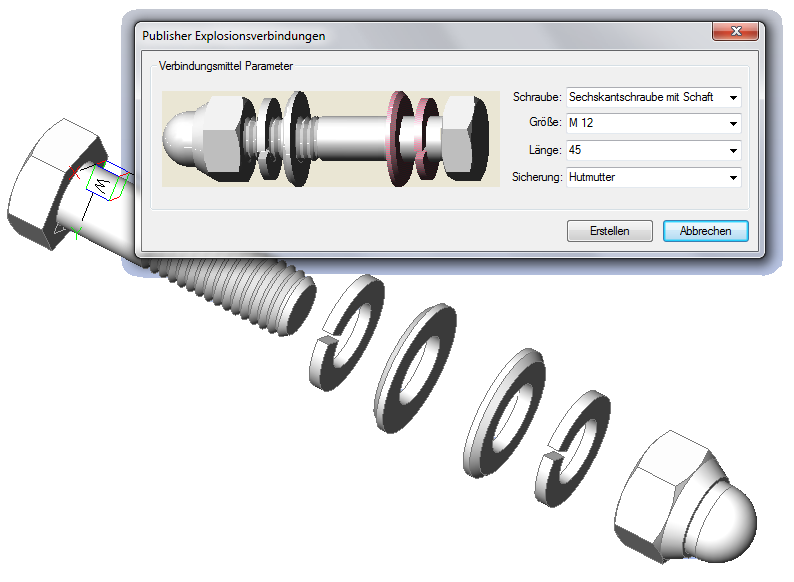

Mit Publisher optimieren Sie die Erstellung von technischen Handbüchern, Montageanleitungen, Betriebsanweisungen und anderer interaktiver Kommunikation in 3D. Publisher, die Lösung für technische Dokumentationen in 3D, bietet die erforderlichen Werkzeuge zur Erstellung ansprechender Produktdokumentationen, die klare und verständliche Anleitungen liefern. Mit Publisher können 3D-Dokumentationen und perspektivische Dokumentationen erstellt werden, die sehr benutzerfreundlich sind und Anleitungen für die Montage oder Wartung visuell und leicht verständlich vermitteln.
Ihr Unternehmen bevorzugt Animationsdarstellungen?
Unsere Funktion kinematische Bilddateien ermöglicht eine Bewegungssimulation von 3D-Modellen und eine gezielte Erstellung von BMP-Dateien der Bewegung.
Kostenfreier PDF Creator und PDF Converter
Kostenfreier BMP zu AVI Converter
Zeichnungshilfen

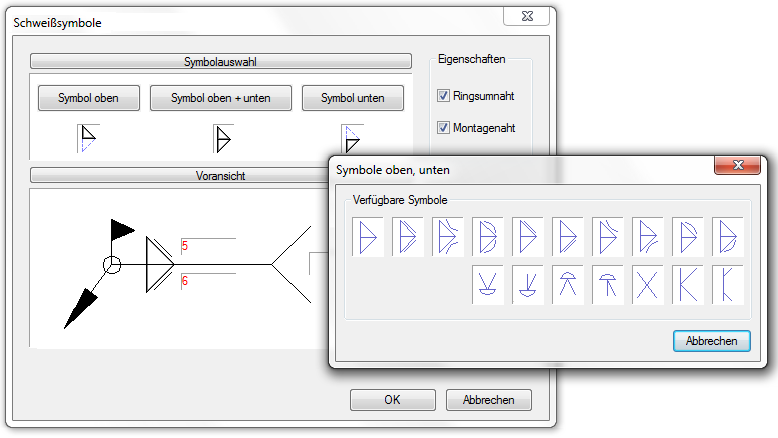

GDESIGN Mechanical verfügt über Zeichnungshilfen wie Schweißzeichen, Schweißsymbole, Maßstab/Detailmaßstab und intelligente Layerfunktionen.
2D Maschinenbau
GDESIGN Mechanical erzeugt Schrauben, Schraubenverbindungen und weitere Verbindungsmittel. Ebenso Zahnradkonturen und Federn, auch gebogen. Ein wichtiger Bestandteil unserer Software sind integrierte Konstruktionshilfen. Durch Wellenoptimierung können Wellen und Lager berechnet werden. Ebenso Blechquerschnitte abgewickelt oder der Schwerpunkt bestimmt werden. Oder Sie nutzen unsere 2D Bewegungssimulation für eine visuelle Kontrolle Ihrer Konstruktion. GDESIGN Mechanical verfügt ebenfalls über Zeichnungshilfen wie Schweißzeichen, Schweißsymbole, Maßstab/Detailmaßstab und intelligente Layerfuktionen.
2D Apparatebau
GDESIGN Mechanical stellt Ihnen die benötigten 2D Apparatesymbole in verschiedenen Ansichten zur Verfügung. Flansche und T-Stücke überblenden bestehende Rohrleitungen und können somit individuell ausgerichtet werden.
2D Stahlbauprofile
Mit GDESIGN Mechanical lassen sich Querschnitt, Ansicht oder Draufsicht von Profilen erzeugen. Es sind die wichtigsten Standard-Stahlbau-Profile vorhanden. Ebenso Quadrat-, Rechteckrohre und Rundstahl. Träger können optional mit Stirnplatten versehen oder als angeschnitte Träger generiert werden. Träger können nicht nur mit Stirnplatten versehen werden. GDESIGN Mechanical stellt dem Anwender auch ausgeklinkte Träger oder typisierte Anschlußplatten zur Verfügung. Und ebenfalls Schraubenverbindungen, um die Konstruktion zu vervollständigen.
|
